キャンプをはじめることにした:ミニロールトップテーブル

2012年02月29日

ミニロールトップテーブル

以前より気になっていた　『省吾さんのローローテーブル』　　を

前回自作した『焚き火テーブル』と並べて使えるサイズで作ってみようと

いつもの何でも屋さんと試行錯誤し、つくってみました～黄色い星

　↑↑↑↑やる気さらにＵＰのためクリックお願いします黄色い星

早速作業開始です

今回の簡単な設計図です

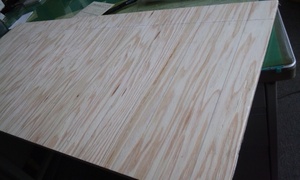

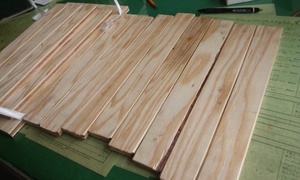

前回Parkway Picnic Tableもどきを作った時にあまった合板を天板に使うのでカットし
100番の紙やすりで面取りしておきます
ミニロールトップテーブル

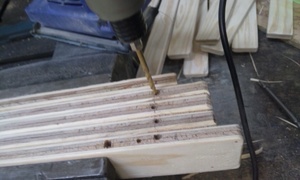

天板同士をゴムでつなぎたいので側面に4mmの穴をあけます
ミニロールトップテーブル

天板と脚部分をジョイントする穴をドリルであけます
ミニロールトップテーブル

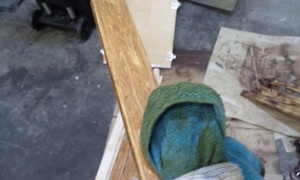

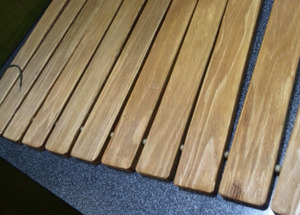

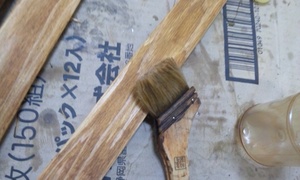

オイルフィニッシュで着色していき、しばらくしたらぼろタオルで拭きあげます
ミニロールトップテーブル

今回使用したのはこちら↓

ワシン　ウッドオイル　270ml

ゴムを天板の穴に通していき、天板の間に木のビーズをかませます
ミニロールトップテーブル

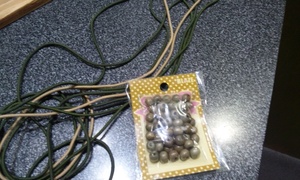

ゴムと木のビーズはこちらで購入しました

次に脚部分です　赤松の乾燥材が4ｍで198円で売ってました　激安です　今回はこれを使います
ミニロールトップテーブル

脚部の天板を乗せる部分の加工をしていきます

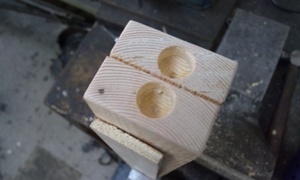

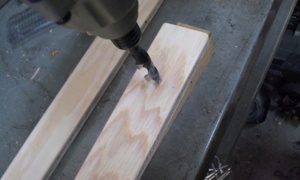

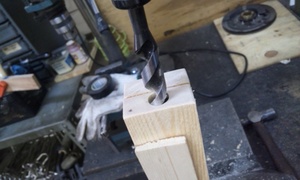

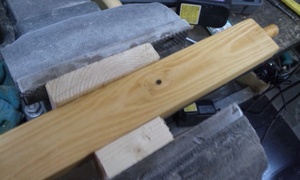

側面で天板と脚部を固定するところにタボをうつのでドリルで穴を開けます
ミニロールトップテーブル

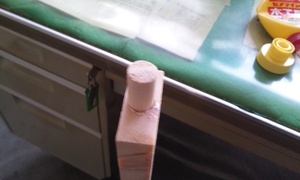

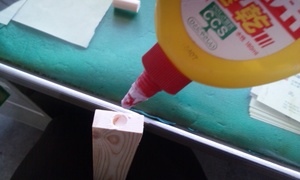

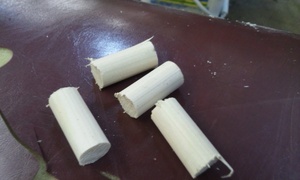

ここに12ｍｍの円柱状の木を打ち込み、木工用ボンドで固定します
ミニロールトップテーブル

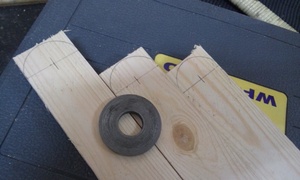

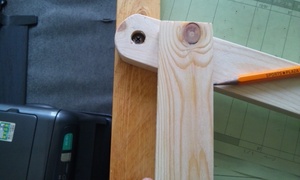

次は脚を作っていきます　ちょうどいいワッシャーがあったので型を取って付け根を丸く削っていきます
ミニロールトップテーブル

　

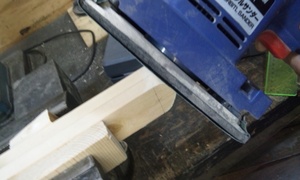

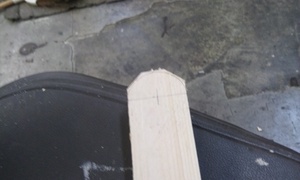

角をノコギリで落としてサンダーで磨いていきます
ミニロールトップテーブル

天板をのせる板と脚をボルトで固定する為の穴をあけます
ミニロールトップテーブル

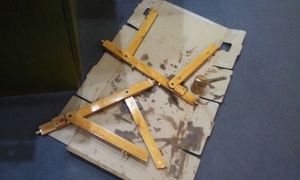

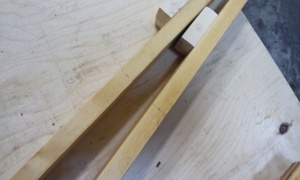

ボルトで固定後、脚のストッパーを作ります
ミニロールトップテーブル

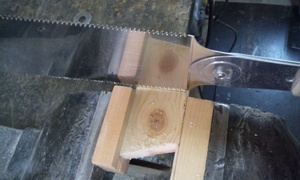

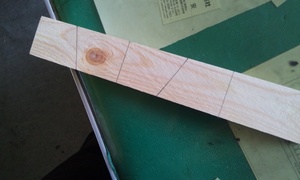

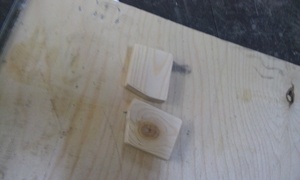

角度を板に記入、ノコギリで切り取っていきます
ミニロールトップテーブル

このパーツを紙やすりで面取り後、脚部にビスで固定していきます
ミニロールトップテーブル

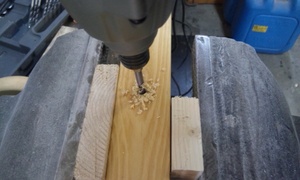

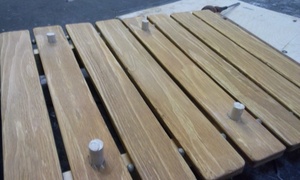

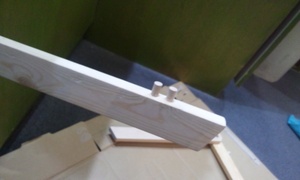

横揺れ防止の為、天板と脚部を固定する為のダボをとりつけます
ミニロールトップテーブル

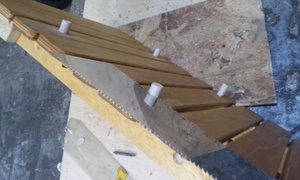

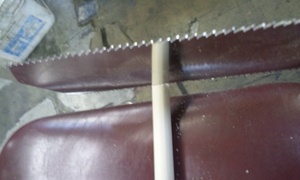

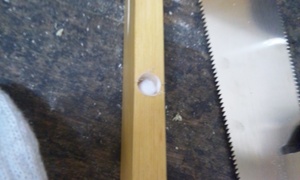

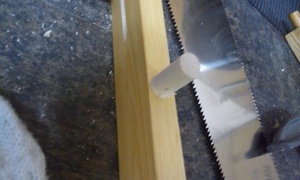

天板にもドリルで穴をあけ、余分な部分をノコギリでおとします
ミニロールトップテーブル

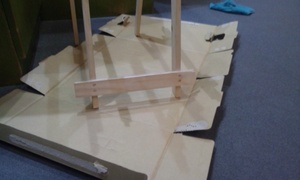

仮組みをしてみるとまだまだ横揺れがするので脚部に急遽渡しをつくります
ミニロールトップテーブル

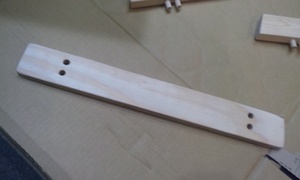

脚のところに天板部より細いダボを打って、渡しに穴を開け脚と脚を固定します
渡しには天板と同じものを使い、ゴムで天板とつなげるようにします
ミニロールトップテーブル

だいぶ安定感がでました
ミニロールトップテーブル

着色できていないところをオイルフィニッシュで仕上げていきます
ミニロールトップテーブル

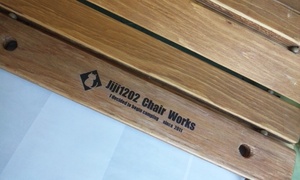

いつものロゴをはりつけます　ロゴの作り方はこちら

ミニロールトップテーブル

ピッタリ貼れて下地が生きる、うつし絵感覚の転写シール。エーワンインクジェット用転写シール...
価格：460円（税込、送料別）

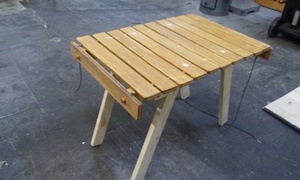

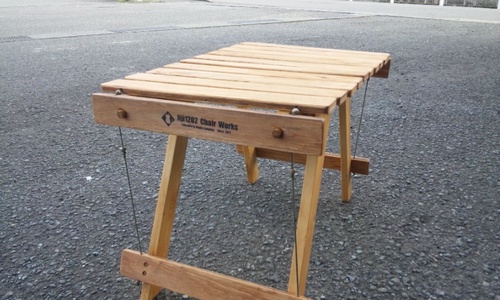

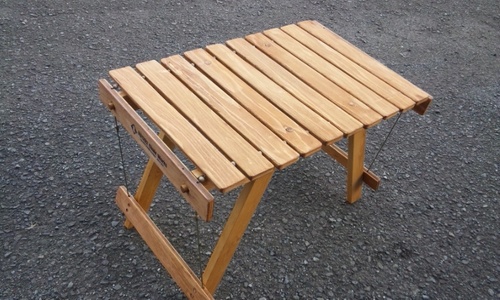

で完成で～す

　

天板と渡しもゴムでつないであります黄色い星

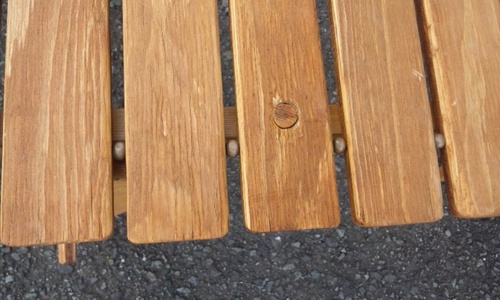

天板の間の木のビーズの厚みがちょうどいい間隔です（約5ｍｍ）
ミニロールトップテーブル

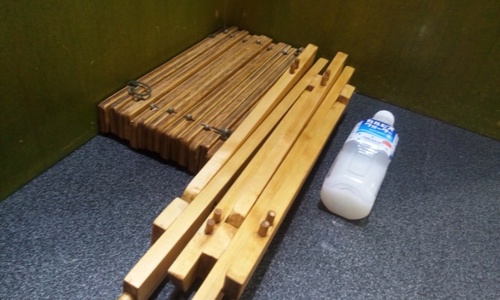

折りたたむとこんな感じです
ミニロールトップテーブル

合板なのですこしケバがでてきますので、次回はもう少しいい材料で作りたいと思いますキラキラ

アイデアを頂いた省吾さん　ありがとうございましたニコニコ

つぶやきからのつながり企画　よろしかったら　コチラも　どうぞ黄色い星

　↑↑↑↑やる気さらにＵＰのためクリックお願いします黄色い星

Posted by じじ1202 at 16:42│Comments(22) │ミニロールトップテーブル
